鋸齒環，扁平連接環主要規格尺寸
規格d×p d1) p L max b1 min b2 min h max r1) r1) m ax a max
14×50 14±0.6 50±0.6 80 17 54 17 24﹣20 20 34
18×64 18±0.6 64±0.6 102 20 66 23 28﹣20 34 46
22×86 22±0.7 86±0.9 132 24 85 27 35﹣20 46 58
24×86 24±0.8 86±0.9 136 26 29 38﹢20
26×92 26±0.8 92±0.9 146 28 97 33 41﹢20 49 63
30×108 30±0.9 108±0.1 170 32 109 36 47﹢20 55 72
34×126 34±1.0 126±1.3 193 36 121 41 52﹢20 61 82
38×137 38±1.1 137±1.4 215 40 134 46 58﹢20 67 92
42×152 42±1.3 152±1.5 238 44 150 51 64﹢20 73 101
注：倒角、弧面和過渡圓角應有盡量大的半徑。
1）尺寸d和r在120°范圍內包保證不變。
2）僅在兩邊對稱適用（可協商確定）。
主要機械性能
規格mm 初始負荷KN 實驗負荷KN 最小破斷負荷 KN 拉伸負荷
14×50 8 190 230 190 ～200
18×64 13 330 370 330 ～340
22×86 19 490 550 490 ～510
24×86 23 580 650 580 ～600
26×92 26 640 770 640 ～700
30×108 35 850 1020 850 ～900
34×126 45 1080 1300 1080 ～1200
38×137 57 1360 1630 1360 ～1500
42×152 69 1660 2000 1660 ～1800
弧齒環簡介：

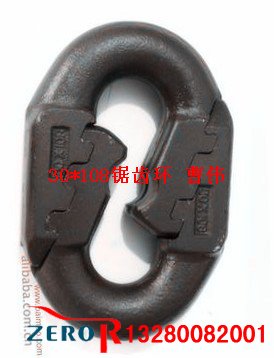

弧齒環，也叫鋸齒環，也叫扁平環，是刮板機圓環鏈用扁平連接環。刮板機配件。 類型：鍛造型。鍛打型。
規格：18×64、22×86、24×86、26×92、30×108、34×126
用途：礦用圓環鏈之間相連接用。使用時即可水平安裝，又能垂直安裝。 材質：23錳、20錳開.20錳釩 。
鋸齒環主要機械性能參考表： 主要機械性能
規格mm 初始負荷KN 實驗負荷KN 最小破斷負荷 KN 拉伸負荷
14×50 8 190 230 190 ～200
18×64 13 330 370 330 ～340
22×86 19 490 550 490 ～510
24×86 23 580 650 580 ～600
26×92 26 640 770 640 ～700
30×108 35 850 1020 850 ～900
