在线能看的av网址,精品按摩偷拍,五月婷婷欧美视频,91在线超碰

等離子冶金截齒的組織性能分析
金相組織分析  在冶金層與基體之間存在一過(guò)渡區(qū)域,稱(chēng)之為結(jié)合區(qū)（圖6 (a)），在結(jié)合區(qū)的底部有一沿基體表面的平面結(jié)晶帶，與基體呈冶金結(jié)合狀態(tài)。等離子束表面冶金過(guò)程是非平衡快速凝固過(guò)程，散熱速度很快，冶金層結(jié)晶形態(tài)的變化主要受G/V(G為溫度梯度，V為結(jié)晶速度)的控制[4]。結(jié)晶初期，熔池的結(jié)晶速度V較小，而且熔化邊界處的溫度梯度G較大，濃度過(guò)冷接近于零，故形成平面晶。隨著結(jié)晶的進(jìn)行，液 態(tài)金屬的溫度逐漸降低面晶。隨著結(jié)晶的進(jìn)行，液態(tài)金屬的溫度逐漸降低，熔池的結(jié)晶速度V逐漸加快，而且其周?chē)质莿倓偰痰慕饘?，溫度梯度G逐漸變小，濃度過(guò)冷逐漸增大，故結(jié)晶形態(tài)向樹(shù)枝晶轉(zhuǎn)變(見(jiàn)圖6 (b))，隨著溫度梯度的繼續(xù)減小，便形成了等軸晶(見(jiàn)圖6 (c))。

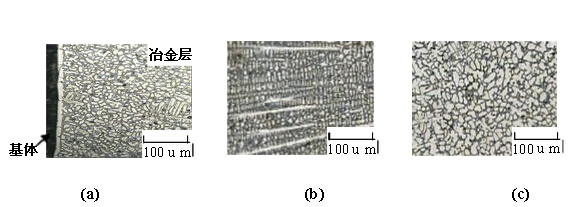

 圖６ 表面冶金層金相組織  (a)結(jié)合區(qū)       (b)表面冶金層中部     (c)表面冶金層頂部
